Как правильно подключить электродвигатель
Электродвигатели АИР широко используются в промышленности и бытовых условиях благодаря своей надёжности, простоте эксплуатации и высокому КПД. Однако правильное подключение такого двигателя — это ключевой этап, от которого зависит его долговечность и эффективность работы. В этой статье мы разберём основные способы подключения электродвигателя АИР, а также предоставим рекомендации по его установке и настройке.Читать далее →
Устройство электродвигателей АИР

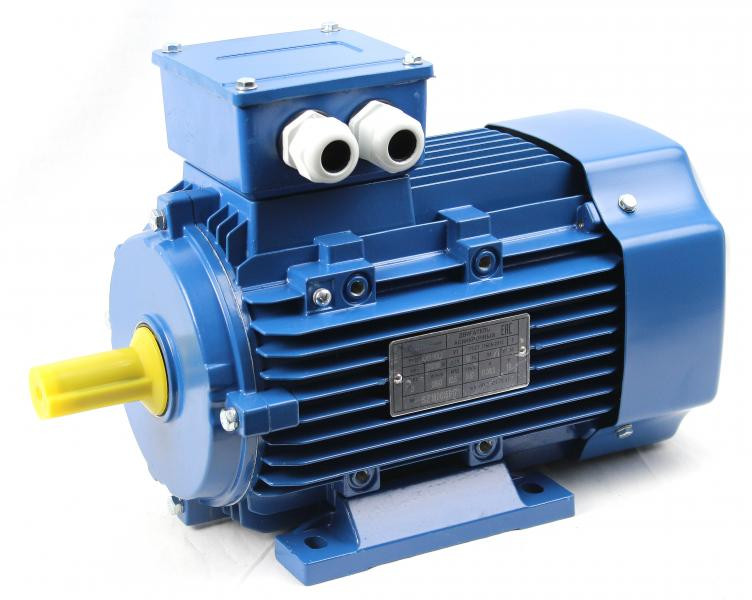

Электродвигатели серии АИР — это трёхфазные асинхронные двигатели с короткозамкнутым ротором. Основные элементы конструкции включают:
-
Статор. Состоит из обмоток, через которые проходит электрический ток, создавая магнитное поле.
-
Ротор. Короткозамкнутый ротор вращается под воздействием магнитного поля статора.
-
Корпус. Выполняется из литого алюминия или чугуна, обеспечивая защиту внутренних компонентов.
-
Клеммная коробка. Служит для подключения электропитания.
Эти двигатели могут работать как от трёхфазной сети 380 В, так и от однофазной сети 220 В при использовании дополнительных устройств.
Подключение электродвигателя АИР
Существует два основных способа подключения трёхфазного электродвигателя АИР:
-
Соединение звезда.
-
Соединение треугольник.
Подключение двигателей по схеме звезда
При соединении по схеме «звезда» концы обмоток двигателя соединяются в одной точке, образуя нейтраль. Такое подключение используется для работы в сети 380 В.
-
Преимущества:
-
Меньший пусковой ток.
-
Уменьшенная нагрузка на обмотки двигателя.
-
-
Недостатки:
-
Мощность двигателя ниже по сравнению с подключением по схеме «треугольник».
-
Порядок подключения:
-
Найдите выводы обмоток двигателя, они обычно обозначаются как U1, V1, W1 и U2, V2, W2.
-
Соедините между собой концы U2, V2 и W2. Это будет нейтральная точка.
-
Подключите фазные провода сети 380 В к выводам U1, V1 и W1.
Подключение электродвигателя по схеме треугольника
При соединении по схеме «треугольник» начало одной обмотки соединяется с концом другой. Такое подключение применяется для работы двигателя в сети 220 В.
-
Преимущества:-
Максимальная мощность двигателя.
-
Повышенный крутящий момент.
-
-
Недостатки:
-
Высокий пусковой ток, что может потребовать использования пускорегулирующей аппаратуры.
-
Порядок подключения:
-
Соедините выводы U2 с V1, V2 с W1 и W2 с U1.
-
Подключите фазные провода сети 220 В к соединённым выводам.
Подключение электродвигателя АИР к однофазной сети
Если у вас нет возможности подключить электродвигатель к трёхфазной сети, его можно подключить к однофазной сети 220 В с использованием пускового и рабочего конденсаторов.
Что потребуется:
-
Пусковой конденсатор.
-
Рабочий конденсатор.
Порядок подключения:
-
Соедините обмотки двигателя по схеме «треугольник».
-
Подключите один вывод рабочего конденсатора к фазному проводу, а другой — к одной из обмоток двигателя.
-
Подключите пусковой конденсатор параллельно рабочему на время запуска двигателя.
Рекомендации по подключению и эксплуатации
-
Проверка изоляции. Перед подключением обязательно проверьте сопротивление изоляции обмоток двигателя. Для этого используйте мегаомметр.
-
Заземление. Установите надёжное заземление двигателя. Это обеспечит безопасность работы и защиту от коротких замыканий.
-
Использование пускателей. Для уменьшения пускового тока и защиты двигателя рекомендуется использовать магнитные пускатели с тепловым реле. -
Регулярное обслуживание. Периодически проверяйте состояние обмоток, клеммных соединений и подшипников. При необходимости выполняйте их замену.
Часто возникающие вопросы
-
Можно ли подключить двигатель АИР без конденсаторов к однофазной сети? Нет, для работы в однофазной сети обязательно использование конденсаторов, иначе двигатель не запустится.
-
Почему двигатель греется при работе? Причины перегрева могут быть связаны с неправильным подключением, перегрузкой или недостаточным охлаждением. Убедитесь, что вентиляционные отверстия не заблокированы.
-
Какой конденсатор использовать для однофазного подключения? Ёмкость рабочего конденсатора рассчитывается по формуле: C = 70 – 80 мкФ на 1 кВт мощности двигателя.
Правильное подключение электродвигателя АИР — это залог его надёжной и эффективной работы. Следуя указанным инструкциям и рекомендациям, вы сможете самостоятельно подключить двигатель как к трёхфазной, так и к однофазной сети. Не забывайте о соблюдении мер безопасности и регулярном техническом обслуживании оборудования.
